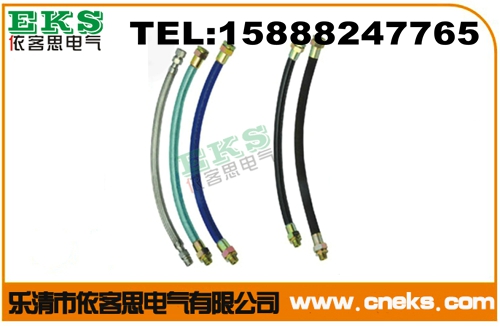

LCNG防爆挠性连接管
LCNG防爆挠性连接管


一、 概述
　　NGD系列隔爆型防爆挠型连接管适用于工厂中具有爆炸型混合物Q-1级场所，作为防爆电气设备进出线连接软管。如防爆电机，现场使用仪表（国内外各地电动变送器，电接点压力计或压力开关及热电偶、热电阻等）以及钢管布线弯曲难度较大的地方。　防爆标志EXd ⅡCT6. 　　As an in-and out flexible connecting pipe for explosion-proof electrical equipment, NGd serial explosion-proof and separation flexibal connecting pipe is quite suitable to be used in the area with explosive mixture elements, to be used for electric transmitter of all types, pressure gauaes, switchcs thermo-couples and thermo-resistance. It’s also welcome in the area where steel pipes are difficult to be bent. The explosion mark in EXd ⅡCT6

二、型号编制说明（Type Arrangement）
三、结构示意图（Structure diagram）

四、规格型号及连接尺寸（Modes and Size)
规格型号 连接管内径 连接螺纹尺寸 承受水压 L 备注
英制 公制
NGD13*700 13 G1/2” M20*1.5
M22*1.5 2 700
 (1)挠性管长度可随现场使用要定
(2)螺纹规格可随选用仪表型号定





NGD20*700 20 G3/4” M24*1.5
M27*1.5 2 700
NGD25*700 25 G1” M32*1.5 2 700
NGD32*1000 32 G11/4” M40*1.5 2 1000
NGD38*1000 38 G11/2” M50*1.5 2 1000
NGD51*1200 51 G2” M60*1.5 2 1200

增安型防爆挠性连接管
一、 概述(Brief Intrduction)
该产品主要用于较寒冷地带具有爆炸性混合物Q-2级场所.作为防爆电气设备进出线保护连接管,其结构和技术参数基本与NGe系列相同。防爆标记是EXeⅡ
It’s used in the cold area,in which there is explosive mixture of Q-2 class,as a protective connecting pipe for the in and out wire of explosive-proof electric equipment. The structure and technical index are the same as those of NGe series. The explosion-proof mark is EXeⅡ.
二、型号编制说明（Type Arrangement)

三 、 工作条件(Working Conditions)
a、 海拔高度不超过1000米
Less than 1000m above sea level
b、 周围环境温度-50℃ - +60℃
Surrounding temperature -50℃ - +60℃
c、 相对湿度不大于95％(在+25℃时)
Relative humidity less than 95％(at+25℃时)
d、 有轻微腐蚀性气体和蒸气的环境
Where slight corrosive gas and steam exist
e、 有灰尘、溅水和滴水现场的场所
Where there are dust,splashing and dipping water

四、规格型号及连接尺寸（Model and Size）
规格型号 连接管内径 连接螺纹尺寸 承受水压 L 备注
英制 公制
NGD13*700 13 G1/2” M20*1.5
M22*1.5 2 700
 (1)挠性管长度可随现场使用要定
(2)螺纹规格可随选用仪表型号定





NGD20*700 20 G3/4” M24*1.5
M27*1.5 2 700
NGD25*700 25 G1” M32*1.5 2 700
NGD32*1000 32 G11/4” M40*1.5 2 1000
NGD38*1000 38 G11/2” M50*1.5 2 1000
NGD51*1200 51 G2” M60*1.5 2 1200


耐寒增安型防爆扰性连接管
