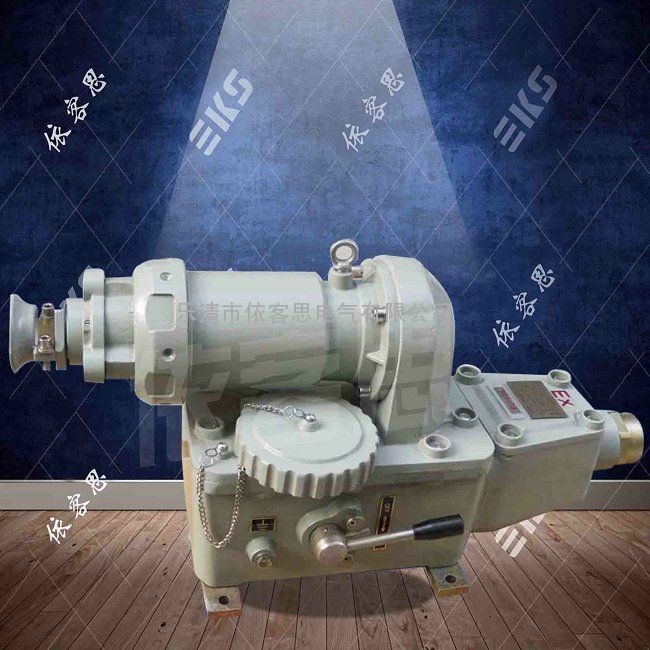

BCZ85-16/ac600-690防爆插接装置3P+PE型号举例：
防爆插接装置
BCZ85-16/ac600-690   3P+PE
BCZ85-16/ac480-500   3P+PE
BCZ85-16/ac380-415   3P+N+PE  3P+PE
BCZ85-16/ac200-250    3P+N+PE  3P+PE    1P+N+PE
BCZ85-16/ac110-130     1P+N+PE
BCZ85-16/DC36         2p+pe    2p
BCZ85-16/DC24           2p+pe    2p

BCZ85-32/ac600-690     3P+PE
BCZ85-32/ac480-500      3P+PE
BCZ85-32/ac380-415      3P+N+PE  3P+PE
BCZ85-32/ac200-250      3P+N+PE  3P+PE


BCZ85-63/ac600-690    3P+PE
BCZ85-63/ac480-500    3P+PE
BCZ85-63/ac380-415    3P+N+PE  3P+PE
BCZ85-63/ac200-250    3P+N+PE  3P+PE

BCZ85-125/ac600-690   3P+PE
BCZ85-125/ac480-500   3P+PE
BCZ85-125/ac380-415    3P+N+PE  3P+PE
BCZ85-125/ac200-250     3P+N+PE  3P+PE


BCZ85 防爆插接装置 BCZ85-16 防爆插接装置 BCZ85-32 防爆插接装置 BCZ85-63 防爆插接装置 BCZ85-125 防爆插接装置适用范围
海拔高度不超过2000m
周围环境温度不超过+40℃,不低于-20℃
周围环境的相对湿度不大于95%(相当于+25℃)
适用于ⅡA、ⅡB类T1～T4组爆炸性气体混合物（1区和2区）场所
具有轻微腐蚀环境，但不含有严重破坏金属和绝缘的气体存在
能防止水合液体浸入的地方



BCZ85 防爆插接装置 BCZ85-16 防爆插接装置 BCZ85-32 防爆插接装置 BCZ85-63 防爆插接装置 BCZ85-125 防爆插接装置产品特点
适用于额定电压380V以下，额定电流20，25，32A的线路中。作为连接手持工具及照明灯电源，铸铝合金外壳，表面喷塑。插座上带有分、合防护盖，严禁带电开盖标志。插头的接地触头比主触头长，使主触头未接通前先将地线接通，在拔脱插头时，后分断接地线，以保证安全，插销与开关制成连锁结构，当插头插入后，插头上的转套向右旋转至一定角度，插座内的即闭合，同时插销不能拔脱。反之，将转套向左旋转一定角度，则开关分断，然后才能拔掉插头，插座上设有防护盖，在插头拔脱后，防护盖将插座遮蔽，以免外物侵入，钢管或电缆布线，电缆布线须配电缆夹紧密封接头。

主要技术参数
型号 电流（A） 电压（V） 极数 防爆标志 防护等级 电缆外径(mm) 进线口螺纹(G")
32A 32 380/220 1P+N
3P+N
3P+N+PE Exd(e)ⅡBT4 IP54 φ12～φ22 1 1/4"
